用磁塞法对滚动轴承进行监测

1.使用磁塞对滚动轴承进行监测的要求

(1)磁塞只适用于对用油润滑，并且通过专用管道回油的关键性的主轴承进行监测。

(2)磁塞要尽量安装在被监测的主轴承附近，处于回油的主通道上，中间没有过滤网、油泵及其它液压件的阻隔。

(3)为了提高监测效率，可以制作一个有回油进出口的回旋式贮油器。贮油器应作成倒圆锥台形，将磁塞安装在贮油器的底部。贮油器的进油口要倾斜一定角度，使润滑油能由切向进入其中。这样有利于磨损磨粒与回旋的润滑油分离，并在底部沉淀，通过小孔进入磁塞之中，吸附在磁钢端头。

2.正常情况下磨损磨粒的形态特征

滚动轴承在跑合期和正常运转期内，所产生的磨粒碎片尺寸大小一般为0.01～0.015mm，并混有一些金属粉末。新轴承在跑合期内产生的磨粒碎片的数量较正常运转期要多，进入正常运转期后磨粒碎片以及金属粉末的数量会显著减少。磨粒碎片在显微镜下呈现细而短的形状，有着不规则的断面。

颗粒物分析

3.故障性磨损磨粒的形态特征

滚动轴承的主要失效形式是疲劳点蚀。滚动疲劳、剥落形成的磨粒碎片尺寸大小一般为0.025～0.05mm。有时还有尺寸更大的碎片，并混有一些金属粉末。滚珠轴承的钢珠磨粒碎片通常呈现大致为圆形的、沿径向分开的玫瑰花瓣形式;滚道的磨粒碎片呈现大致为圆形的表面破碎的形式;滚子轴承的滚子磨粒碎片通常呈现长度等于2～3倍宽度的卷曲的矩形形式;滚道的磨粒碎片一般呈现不规则的长方形。

为了延长产品的使用寿命，对产品的清洁度进行控制很有必要，在零部件按清洗工艺规范执行清洗以后，按规定方式再次对零部件进行清洗并得到残留物样本。通过相关的仪器可分析残留颗粒物的分级情况，从而对轴承的清洁度作出客观的分析。

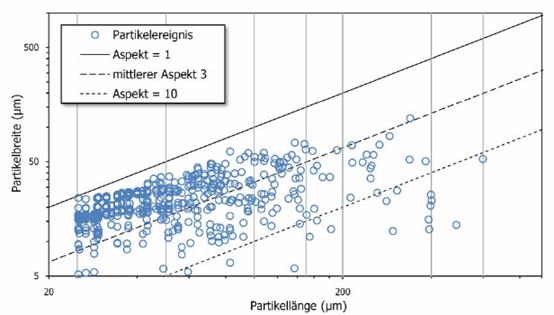

颗粒物分级分析

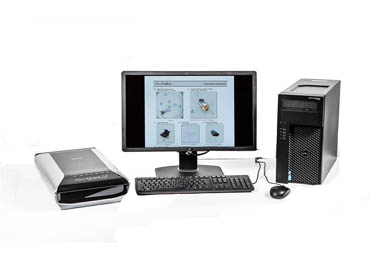

安捷莱颗粒物图像分析仪
