零件清洁度检测方法

根据VDA-19.1和ISO-16232技术清洁度,想要得到准确的测试结果,要求深刻理解测试方法,以及规范指引。

步骤1

颗粒物提取

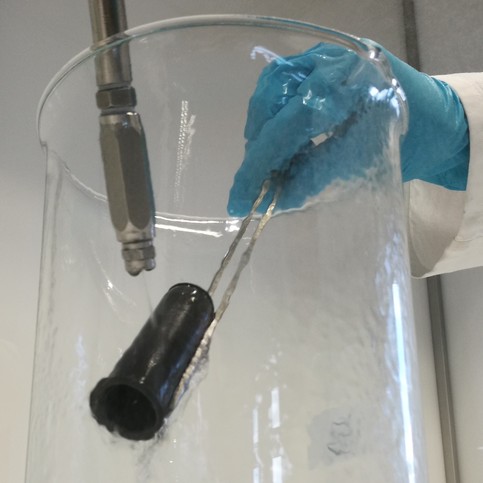

首先要提取污染物,并通过冲洗、压力喷洗、超声波冲洗或擦拭的方法将污染物转移到液体介质中。然后,利用真空过滤将粒子留在滤膜上。

步骤2

称重法分析剩余油污重量

零件漂洗后,残余的油脂和润滑脂通过旋转蒸发仪选择性地使液体介质(如石油醚)蒸发并与之分离,然后单独称重。称量剩余油污重量以量化判断零件是否达到无油表面的质量要求。

步骤3

称重法分析粒子重量

最简单评估粒子数量的方法就是称量滤膜过滤前后的重量,然后计算重量差,其重量差就是粒子的重量。对于最基本的清洁度测试,这种称量的结果就足够了。

步骤4

粒子的计数和尺寸大小

高端光学粒子扫描仪(颗粒清洁度仪)能够在几分钟内,扫描得到滤膜上的粒子计数以及尺寸大小。因为粒子扫描仪的价格经济,并可以快速地读出数据,所以该仪器可用于工厂的日常生产控制过程中。

步骤5

粒子的三维数据

在清洁度测试中,现在更趋向测量污染物颗粒的空间大小。为了测量粒子的尺寸大小和体积,必须准备X-射线显微断层摄影系统。

步骤6

粒度分析和材料类型

粒度分析的最终方案,是通过自动电子显微镜和EDS(能谱仪)测量其大小和化学类型。其中包括粒子数量和大小,以及确认每个粒子的化学组成。。
